eSMART serie

Exor logo wit

eSMART serie

Voor de prijs-kritische applicaties

De eSMART serie is ontwikkeld voor applicaties waarbij de prijs een zeer kritisch punt is. Voor de behuizing, display, touch techniek en communicatiepoorten zijn eenvoudigere oplossingen gekozen. De inbouwmaten zijn compatibel met vergelijkbare panelen van de eX700 serie.

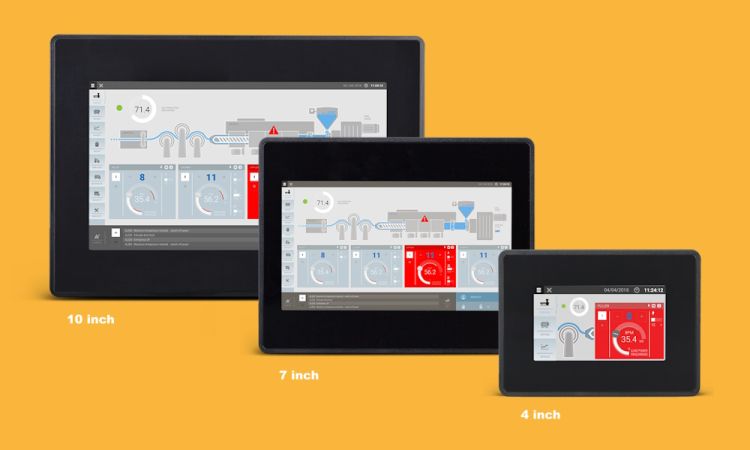

De eSMART serie is verkrijgbaar met een 4, 7 of 10 inch display.

Belangrijkste eigenschappen eSMART:

  • Sterke kunststof behuizing
  • Resistief touch
  • LED achtergrondverlichting dimbaar tot 0%


  • Géén uitbreidingsmogelijkheid met PLCM, PLIO modulen
  • Seriële en Ethernet communicatie
  • DNV GL, ATEX, CE, cULus, EU Ro MR, RCM

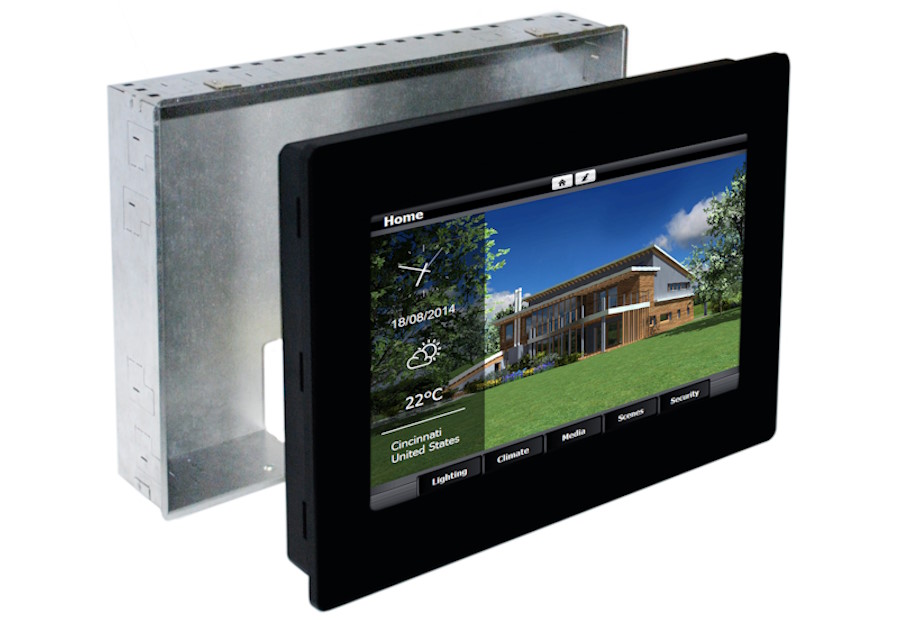

eSMART10 inbouw
CODESYS logo

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

EXOR productcatalogus

Download de EXOR productcatalogus voor een compleet overzicht van het EXOR leveringsprogramma.

Toepassingsgebieden

De eSMART serie is inzetbaar in verschillende toepassingen, zoals:

  • Machineautomatisering
  • Procesautomatisering
  • Gebouwbeheer
  • Scheepvaart
  • Land- en tuinbouw

CODESYS V3

Maak van een HMI ook een PLC!

Bestel een eSMART107 serie bedienpaneel met CODESYS V3 activatie. Zo maak je van een EXOR bedienpaneel ook een PLC.

Voor de prijs-kritische applicaties

De eSMART serie is ontwikkeld voor applicaties waarbij de prijs een zeer kritisch punt is. Voor de behuizing, display, touch techniek en communicatiepoorten zijn eenvoudigere oplossingen gekozen. De inbouwmaten zijn compatibel met vergelijkbare panelen van de eX700 serie.

De eSMART serie is verkrijgbaar met een 4, 7 of 10 inch display.

Belangrijkste eigenschappen eSMART:

  • Sterke kunststof behuizing
  • Resistief touch
  • LED achtergrondverlichting dimbaar tot 0%
  • Géén uitbreidingsmogelijkheid met PLCM, PLIO modulen
  • Seriële en Ethernet communicatie
  • DNV GL, ATEX, CE, cULus, EU Ro MR, RCM

EXOR productcatalogus

Download de EXOR productcatalogus voor een compleet overzicht van het EXOR leveringsprogramma.


Toepassingsgebieden

eSMART10 inbouw

De eSMART serie is inzetbaar in verschillende toepassingen, zoals:

  • Machineautomatisering
  • Procesautomatisering
  • Gebouwbeheer
  • Scheepvaart
  • Land- en tuinbouw

CODESYS V3

CODESYS logo

Maak van een HMI ook een PLC!

Bestel een eSMART107 serie bedienpaneel met CODESYS V3 activatie. Zo maak je van een EXOR bedienpaneel ook een PLC.

eSMART

De eSMART is verkrijgbaar in drie bouwgroottes en met twee verschillende processoren.

Type

eSMART04

eSMART04M

eSMART07M

eSMART10

Processor

Standaard

Snel

Snel

Snel

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

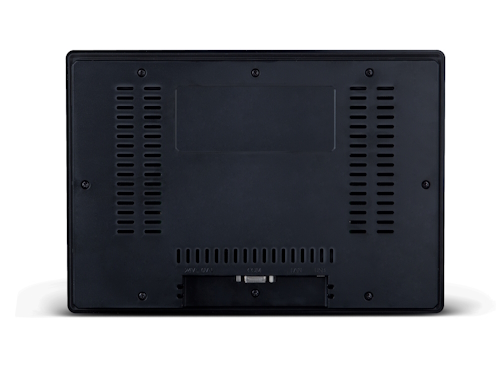

eSMART10 achterkant

Achterzijde

De eSMART heeft een stevige kunststof behuizing.

Deze serie is niet uit te breiden met PLIO (IO module) of PLCM communicatie modules.

eSMART display

Kunststof display

De eSMART serie is uitgevoerd met een kunststof display. De voorzijde heeft een IP66 beschermingsgraad.

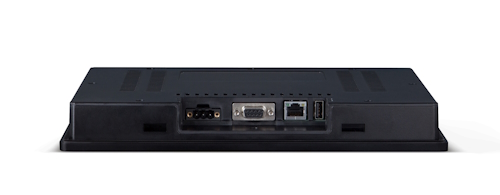

eSMART10 onderkant

Onderzijde

De eSMART04, 07 en 10 hebben aan de onderzijde:

1x Ethernet (10/100 MB/s)

1x Serieel (RS232, RS422, RS485)

1x USB geheugeninterface

1x Voedingsaansluiting

Eigenschappen eSMART:

  • 4, 7 of 10 inch TFT-scherm met 64k kleuren
  • Resistief touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Serieel (RS232, RS422, RS485)
  • 2 x Ethernet (10/100 MB/s)*
  • 1 x USB geheugeninterface

* eSMART04/04M heeft 1x Ethernet


eSMART04

eSMART07

eSMART10

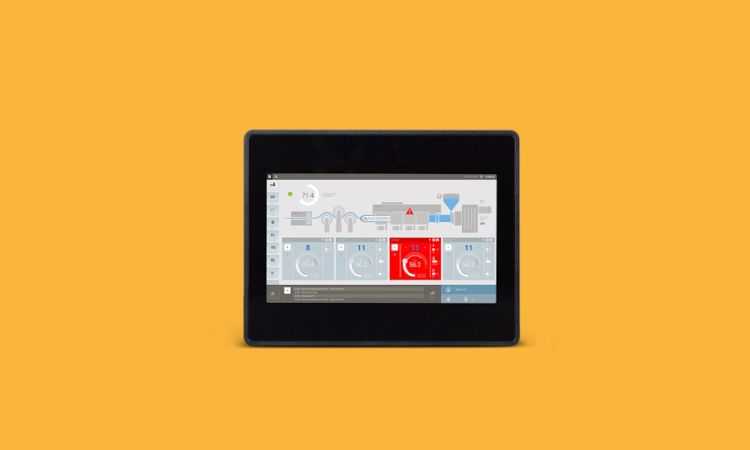

eSMART107

De eSMART107 heeft een 7inch display en is verkrijgbaar met CODESYS V3 of Chromium HTML5 browser.

Type

eSMART107

eSMART107CDS

eSMART107B

Processor

Extra snel

Extra snel

Extra snel

Inclusief


CODESYS

Chromium HMTL5 browser

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

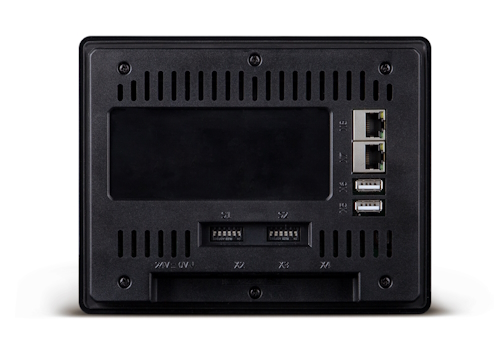

eSMART107 achterzijde

Achterzijde

Aan de achterzijde van de eSMART107 bevindt zich:

  • 2x Ethernet
  • 2x USB

Aan de achterzijde van de eSMART107B bevinden zich:

  • 1x Ethernet
  • 1x USB

Deze serie is niet uit te breiden met PLIO (IO module) of PLCM communicatie modules.

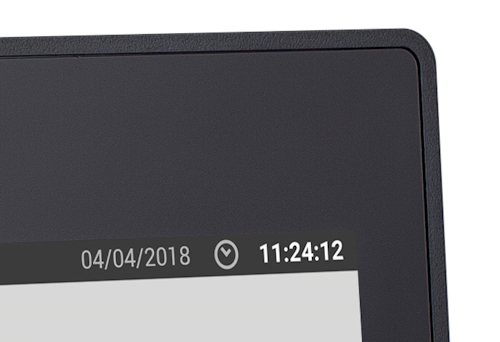

eSMART display

Kunststof display

De eSMART serie is uitgevoerd met een kunststof display. De voorzijde heeft een IP66 beschermingsgraad.

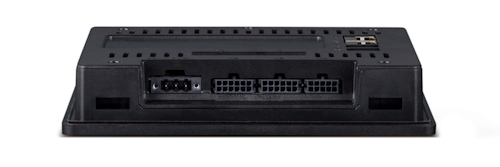

eSMART107 onderzijde

Onderzijde

De eSMART107 hebben aan de onderzijde:

  • 1x Serieel (RS232)
  • 1x Serieel (RS422, RS485)
  • 2x CAN (2.0b isolated)
  • 1x Voedingsaansluiting

De eSMART107B heeft alleen een voedingsaansluiting aan de onderzijde.

eX700 CODESYS

CODESYS V3 PLC

De eSMART107CDS is af fabriek voorzien van een CODESYS V3 activatie. Dit maakt het mogelijk het bedienpaneel te gebruiken als PLC.

Eigenschappen eSMART107:

  • 7 inch TFT-scherm met 64k kleuren
  • Resistief touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Serieel (RS232)
  • 1 x Serieel (RS422, RS485)
  • 1 x Ethernet (1x 10/100/1000 MB/s)
  • 1 x Ethernet (1x 10/100 MB/s)
  • 2 x CAN (2.ob insolated)
  • 2 x USB geheugeninterface

Eigenschappen eSMART107B:

  • 7 inch TFT-scherm met 64k kleuren
  • Resistief touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Ethernet (1x 10/100 MB/s)
  • 1 x USB geheugeninterface

eSMART107

eSMART107B

eSMART

De eSMART is verkrijgbaar in drie bouwgroottes en met twee verschillende processoren.

eSMART-tabel

* zie webshop voor specificaties

eSMART10 achterkant

Achterzijde

De eSMART heeft een stevige kunststof behuizing.

Deze serie is niet uit te breiden met PLIO (IO module) of PLCM communicatie modules.

eSMART display

Kunststof display

De eSMART serie is uitgevoerd met een kunststof display. De voorzijde heeft een IP66 beschermingsgraad.

eSMART10 onderkant

Onderzijde

De eSMART04, 07 en 10 hebben aan de onderzijde:

1x Ethernet (10/100 MB/s)

1x Serieel (RS232, RS422, RS485)

1x USB geheugeninterface

1x Voedingsaansluiting

Eigenschappen eSMART:

  • 4, 7 of 10 inch TFT-scherm met 64k kleuren
  • Resistief touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Serieel (RS232, RS422, RS485)
  • 2 x Ethernet (10/100 MB/s)
  • 1 x USB geheugeninterface



Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).


eSMART107

De eSMART107 heeft een 7inch display en is verkrijgbaar met CODESYS V3 of Chromium HTML5 browser.

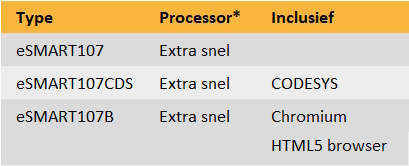

eSMART107-tabel

* zie webshop voor specificaties

eSMART107 achterzijde

Achterzijde

Aan de achterzijde van de eSMART107 bevindt zich:

  • 2x Ethernet
  • 2x USB

Aan de achterzijde van de eSMART107B bevinden zich:

  • 1x Ethernet
  • 1x USB

Deze serie is niet uit te breiden met PLIO (IO module) of PLCM communicatie modules.

eSMART display

Kunststof display

De eSMART serie is uitgevoerd met een kunststof display. De voorzijde heeft een IP66 beschermingsgraad.

eSMART107 onderzijde

Onderzijde

De eSMART107 hebben aan de onderzijde:

  • 1x Serieel (RS232)
  • 1x Serieel (RS422, RS485)
  • 2x CAN (2.0b isolated)
  • 1x Voedingsaansluiting

De eSMART107B heeft alleen een voedingsaansluiting aan de onderzijde.

eX700 CODESYS

CODESYS V3 PLC

De eSMART107CDS is af fabriek voorzien van een CODESYS V3 activatie. Dit maakt het mogelijk het bedienpaneel te gebruiken als PLC.

Eigenschappen eSMART107:

  • 7 inch TFT-scherm met 64k kleuren
  • Resistief touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Serieel (RS232)
  • 1 x Serieel (RS422, RS485)
  • 1 x Ethernet (1x 10/100/1000 MB/s)
  • 1 x Ethernet (1x 10/100 MB/s)
  • 2 x CAN (2.ob insolated)
  • 2 x USB geheugeninterface


Eigenschappen eSMART107B:

  • 7 inch TFT-scherm met 64k kleuren
  • Resistief touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Ethernet (1x 10/100 MB/s)
  • 1 x USB geheugeninterface



Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

eX700 video

Bekijk de bovenstaande video om een snelle indruk van de eX700 serie te krijgen.





JMobile Studio software

JMobile Studio software

JMobile Studio is de grafische editor voor het creëren van pagina’s voor Exor HMI’s en IPC’s. Met deze gebruiksvriendelijke software kan men op eenvoudige wijze pagina’s maken doormiddel van symbolen en widgets. JMobile Studio heeft onder andere:

  • een uitgebreide bibliotheek met symbolen en widgets
  • tag management
  • alarm database
  • kalendereditor
  • alle features voor het maken van een perfecte interface
