JSmart serie

Exor logo wit

JSmart serie

Een fusie van design en functionaliteit

De JSmart is zo ontworpen dat hij geplaatst kan worden waar hij beste tot zijn recht komt in het ontwerp van de installatie en voor de beste ergonomie van de operator. Dit betekent in de praktijk dat deze HMI niet gebonden is aan een installatiekast. De JSmart is zo ontworpen dat hij geen extra behuizing nodig heeft.

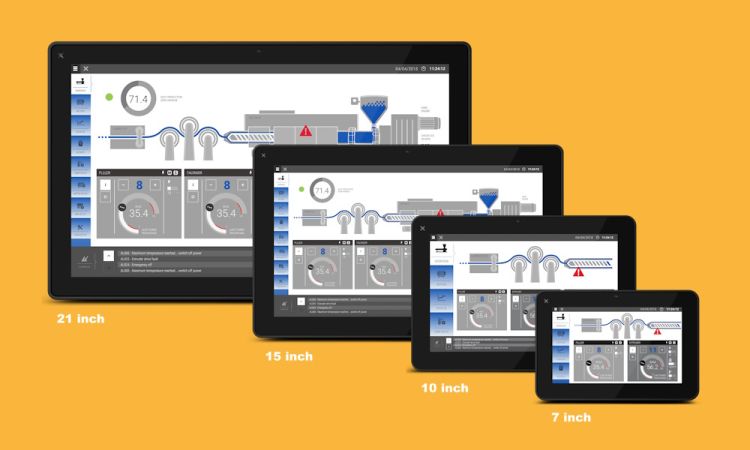

De JSmart serie is verkrijgbaar met een 5 tot en met 21 inch display.

Belangrijkste eigenschappen JSmart:

  • Gehard glazen front
  • Capacitieve touch
  • LED achtergrondverlichting dimbaar tot 0%
  • IP67 rondom


  • Slechts één aansluiting voor voeding en communicatie
  • Geïntegreerde WI-Fi router (behalve de 5 inch)
  • Geïntegreerde NFC reader/writer (alleen M modellen)
  • CE, UL, DNV GL
JSmart

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

EXOR productcatalogus

Download de EXOR productcatalogus voor een compleet overzicht van het EXOR leveringsprogramma.

Toepassingsgebieden

De JSmart serie is inzetbaar in verschillende toepassingen, zoals:

  • Mobiele toepassingen
  • Verpakkingsmachines, vulmachines, etc.
  • Medische apparatuur
  • Metaal/hout bewerkingsmachines
  • Gebouwautomatisering
  • Landbouwmachines
  • Kranen, voertuigen, etc.

Ook voor uitdagende omgevingen

Het slanke en stijlvolle design maakt het voor zowel de gebruiker als de engineer zeer prettig om mee te werken. De IP67 beschermingsklasse rondom maakt het tevens mogelijk de HMI in meer uitdagende omgevingen te plaatsen.

Een fusie van design en functionaliteit

De JSmart is zo ontworpen dat hij geplaatst kan worden waar hij beste tot zijn recht komt in het ontwerp van de installatie en voor de beste ergonomie van de operator. Dit betekent in de praktijk dat deze HMI niet gebonden is aan een installatiekast. De JSmart is zo ontworpen dat hij geen extra behuizing nodig heeft.

De JSmart serie is verkrijgbaar met een 5 tot en met 21 inch display.

Belangrijkste eigenschappen JSmart:

  • Gehard glazen front
  • Capacitieve touch
  • LED achtergrondverlichting dimbaar tot 0%
  • IP67 rondom
  • Slechts één aansluiting voor voeding en communicatie
  • Geïntegreerde WI-Fi router (behalve de 5 inch)
  • Geïntegreerde NFC reader/writer (alleen M modellen)
  • CE, UL, DNV GL

EXOR productcatalogus

Download de EXOR productcatalogus voor een compleet overzicht van het EXOR leveringsprogramma.


Toepassingsgebieden

JSmart

De JSmart serie is inzetbaar in verschillende toepassingen, zoals:

  • Mobiele toepassingen
  • Verpakkingsmachines, vulmachines, etc.
  • Medische apparatuur
  • Metaal/hout bewerkingsmachines
  • Gebouwautomatisering
  • Landbouwmachines
  • Kranen, voertuigen, etc.

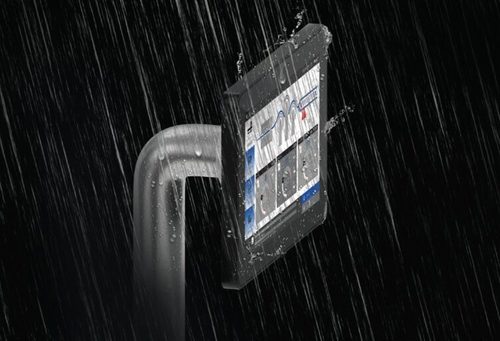

Ook voor uitdagende omgevingen

Het slanke en stijlvolle design maakt het voor zowel de gebruiker als de engineer zeer prettig om mee te werken. De IP67 beschermingsklasse rondom maakt het tevens mogelijk de HMI in meer uitdagende omgevingen te plaatsen.

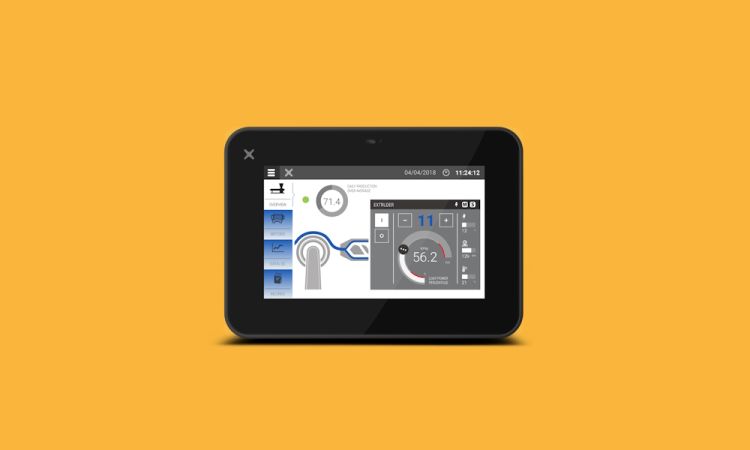

JS705

De JS705 is met een 5 inch display de kleinste van de JSmart serie. Dit model heeft geen geïntegreerde WI-FI router zoals de grotere modellen.

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

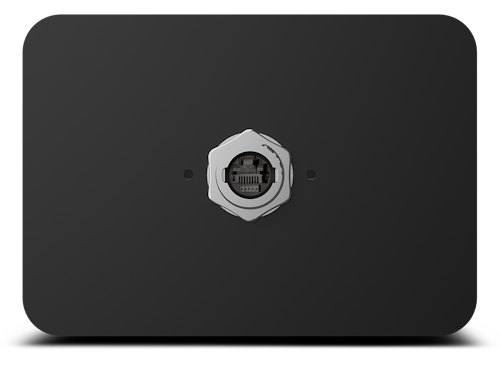

JSmart705 achterkant

Achterzijde

De JSmart serie heeft aan de achterkant slechts één aansluiting. Door middel van Power over Ethernet (PoE) is communicatie en voeding over één enkele CAT5/6 kabel te combineren. Met een speciale kabel is het aansluiten van standaard USB toetsenbord, muis, printer of externe opslag ook mogelijk.

eX700_front_swipe

Swipe functie

Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.

ex700 glazen display

Hard glas

De JSmart serie is uitgevoerd met een gehard glazen display.

De complete behuizing heeft een IP67 beschermingsgraad, dit maakt het mogelijk deze HMI’s toe te passen in natte en stoffige omgevingen.

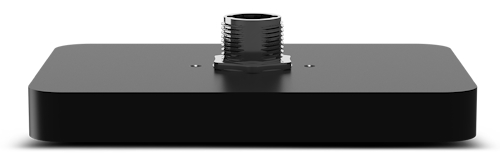

JSmart705 zijkant

Slank design

De JS705 heeft een zeer slank design en is slechts 16,5 mm dik!

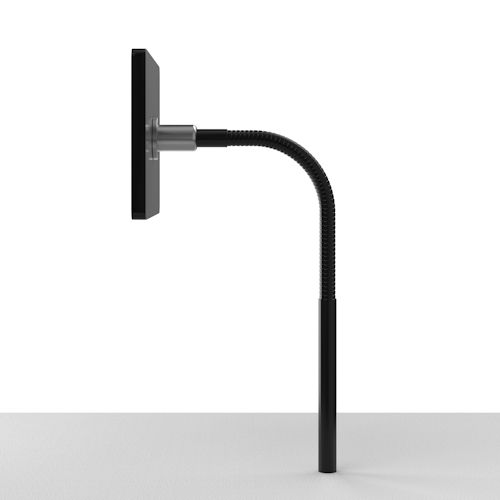

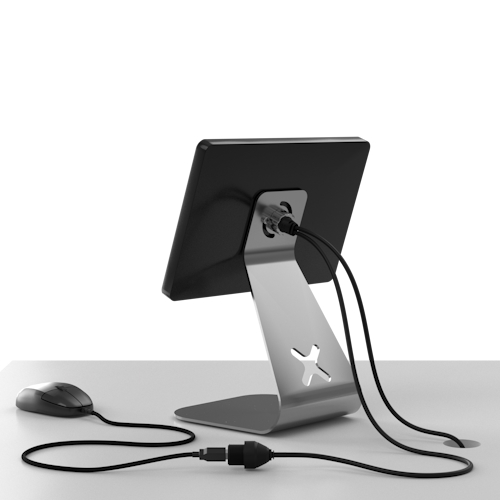

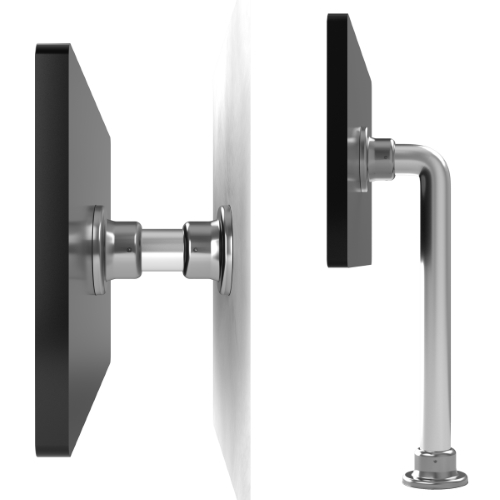

Montage via de M22 aansluiting kan op verschillende manieren. Er zijn diverse montagebeugels verkrijgbaar voor buis- of wandmontage, een flexibele “Goose neck” en een tafelstandaard.

Logo JSmart sensoren

Sensoren

    De temperatuursensor geeft de inwendige temperatuur van de HMI aan. Dit geeft de gebruiker een inzicht in de temperaturen waaraan de HMI is blootgesteld tijdens gebruik.
    De 3D bewegingssensoren geven een indruk over de trillingen die in een machine kunnen optreden.

Eigenschappen JS705:

  • 5 inch TFT-scherm met 16M kleuren
  • Capacitieve touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Ethernet (10/100 MB/s PoE)
  • 1 x USB (via speciale kabel)
  • Temperatuursensor, bewegingssensoren



JS705


JS707 t/m JS721

Deze modellen hebben geïntegreerde WI-Fi. De JS700M modellen hebben tevens geïntegreerde NFC reader/writer.

De JS700M serie is ook leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.

Type

JS700

JS700M

JS700MWEB

Processor

Standaard

Extra snel

Extra snel

Visualisatie

JMobile

JMobile

Chromium HTML5 browser

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

JSmart705 achterkant

Achterzijde

De JSmart serie heeft aan de achterkant slechts één aansluiting. Door middel van Power over Ethernet (PoE) is communicatie en voeding over één enkele CAT5/6 kabel te combineren. Met een speciale kabel is het aansluiten van standaard USB toetsenbord, muis, printer of externe opslag ook mogelijk.

eX700_front_swipe

Swipe functie

Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.

ex700 glazen display

Hard glas

De JSmart serie is uitgevoerd met een gehard glazen display.

De complete behuizing heeft een IP67 beschermingsgraad, dit maakt het mogelijk deze HMI’s toe te passen in natte en stoffige omgevingen.

Wi-Fi logo

Wi-Fi

    Geïntegreerde Wi-Fi als Gateway naar een bovenliggend netwerk. Op eenvoudige wijze is data van een machine over te brengen (ook in combinatie met de JMobile Corvina Cloud).  Wi-Fi maakt het ook mogelijk de HMI draadloos te programmeren of over te nemen op een tablet of smartphone.

JSmart705 zijkant

Slank design

De JS705 heeft een zeer slank design en is slechts 16,5 mm dik!

Montage via de M22 aansluiting kan op verschillende manieren. Er zijn diverse montagebeugels verkrijgbaar voor buis- of wandmontage, een flexibele “Goose neck” en een tafelstandaard.

Logo JSmart sensoren

Sensoren

    De temperatuursensor geeft de inwendige temperatuur van de HMI aan. Dit geeft de gebruiker een inzicht in de temperaturen waaraan de HMI is blootgesteld tijdens gebruik.
    De 3D bewegingssensoren geven een indruk over de trillingen die in een machine kunnen optreden.

NFC logo

NFC technologie

De JS700M modellen zijn uitgevoerd met een ingebouwde NFC reader/writer. Met de NFC technologie kan de men door een RFID tag bijvoorbeeld een HMI deblokkeren, gebruiker herkenning toepassen, menu’s selecteren enzovoorts.

De NFC standaard van de JS700M is ISO/IEC 14443A. NFC tags maken geen deel uit van het Hiflex leveringsprogramma, ze zijn verkrijgbaar via diverse externe aanbieders.

Eigenschappen JS707 t/m JS721:

  • 7, 10, 15 of 21 inch TFT-scherm met 16M kleuren
  • Capacitieve touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Ethernet (10/100 MB/s PoE)
  • 1 x USB (via speciale kabel)
  • WI-FI router
  • NFC reader/writer
  • Temperatuursensor, bewegingssensoren

JS707

JS710

JS715

JS721

JS705

De JS705 is met een 5 inch display de kleinste van de JSmart serie. Dit model heeft geen geïntegreerde WI-FI router zoals de grotere modellen.

JSmart705 achterkant

Achterzijde

De JSmart serie heeft aan de achterkant slechts één aansluiting. Door middel van Power over Ethernet (PoE) is communicatie en voeding over één enkele CAT5/6 kabel te combineren. Met een speciale kabel is het aansluiten van standaard USB toetsenbord, muis, printer of externe opslag ook mogelijk.

eX700_front_swipe

Swipe functie

Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.

ex700 glazen display

Hard glas

De JSmart serie is uitgevoerd met een gehard glazen display.

De complete behuizing heeft een IP67 beschermingsgraad, dit maakt het mogelijk deze HMI’s toe te passen in natte en stoffige omgevingen.

JSmart705 zijkant

Slank design

De JS705 heeft een zeer slank design en is slechts 16,5 mm dik!

Montage via de M22 aansluiting kan op verschillende manieren. Er zijn diverse montagebeugels verkrijgbaar voor buis- of wandmontage, een flexibele “Goose neck” en een tafelstandaard.

Logo JSmart sensoren

Sensoren

    De temperatuursensor geeft de inwendige temperatuur van de HMI aan. Dit geeft de gebruiker een inzicht in de temperaturen waaraan de HMI is blootgesteld tijdens gebruik.
    De 3D bewegingssensoren geven een indruk over de trillingen die in een machine kunnen optreden.

Eigenschappen JS705:

  • 5 inch TFT-scherm met 16M kleuren
  • Capacitieve touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Ethernet (10/100 MB/s PoE)
  • 1 x USB (via speciale kabel)
  • Temperatuursensor, bewegingssensoren




JS707 t/m JS721

Deze modellen hebben geïntegreerde WI-Fi. De JS700M modellen hebben tevens geïntegreerde NFC reader/writer.

De JS700M serie is ook leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.

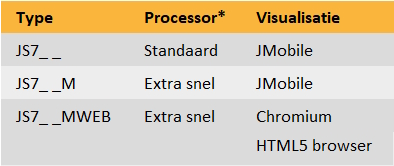

JS700-tabel

* zie webshop voor specificaties

JSmart705 achterkant

Achterzijde

De JSmart serie heeft aan de achterkant slechts één aansluiting. Door middel van Power over Ethernet (PoE) is communicatie en voeding over één enkele CAT5/6 kabel te combineren. Met een speciale kabel is het aansluiten van standaard USB toetsenbord, muis, printer of externe opslag ook mogelijk.

eX700_front_swipe

Swipe functie

Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.

ex700 glazen display

Hard glas

De JSmart serie is uitgevoerd met een gehard glazen display.

De complete behuizing heeft een IP67 beschermingsgraad, dit maakt het mogelijk deze HMI’s toe te passen in natte en stoffige omgevingen.

Wi-Fi logo

Wi-Fi

    Geïntegreerde Wi-Fi als Gateway naar een bovenliggend netwerk. Op eenvoudige wijze is data van een machine over te brengen (ook in combinatie met de JMobile Corvina Cloud).  Wi-Fi maakt het ook mogelijk de HMI draadloos te programmeren of over te nemen op een tablet of smartphone.

JSmart705 zijkant

Slank design

De JS705 heeft een zeer slank design en is slechts 16,5 mm dik!

Montage via de M22 aansluiting kan op verschillende manieren. Er zijn diverse montagebeugels verkrijgbaar voor buis- of wandmontage, een flexibele “Goose neck” en een tafelstandaard.

Logo JSmart sensoren

Sensoren

    De temperatuursensor geeft de inwendige temperatuur van de HMI aan. Dit geeft de gebruiker een inzicht in de temperaturen waaraan de HMI is blootgesteld tijdens gebruik.
    De 3D bewegingssensoren geven een indruk over de trillingen die in een machine kunnen optreden.

NFC logo

NFC technologie

De JS700M modellen zijn uitgevoerd met een ingebouwde NFC reader/writer. Met de NFC technologie kan de men door een RFID tag bijvoorbeeld een HMI deblokkeren, gebruiker herkenning toepassen, menu’s selecteren enzovoorts.

De NFC standaard van de JS700M is ISO/IEC 14443A. NFC tags maken geen deel uit van het Hiflex leveringsprogramma, ze zijn verkrijgbaar via diverse externe aanbieders.

Eigenschappen JS707 t/m JS721:

  • 7, 10, 15 of 21 inch TFT-scherm met 16M kleuren
  • Capacitieve touch
  • LED achtergrondverlichting, tot 0% dimbaar
  • 1 x Ethernet (10/100 MB/s PoE)
  • 1 x USB (via speciale kabel)
  • WI-FI router
  • NFC reader/writer
  • Temperatuursensor, bewegingssensoren

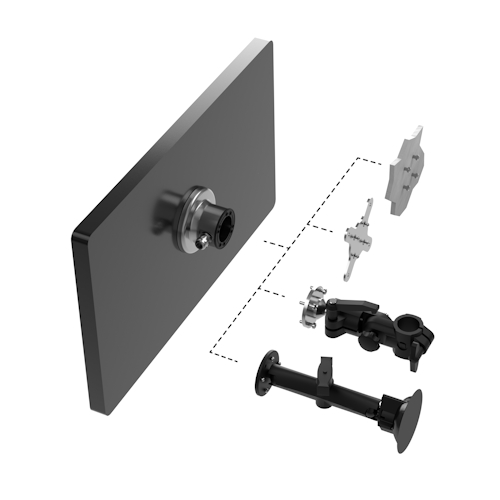

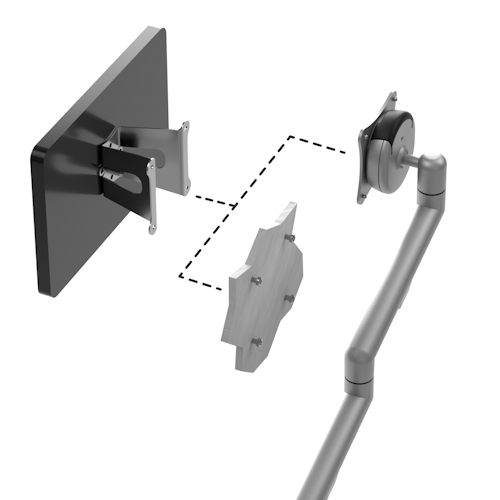

JSmart montagemogelijkheden

JSmart video

Bekijk de bovenstaande video om een snelle indruk van de JSmart serie te krijgen.

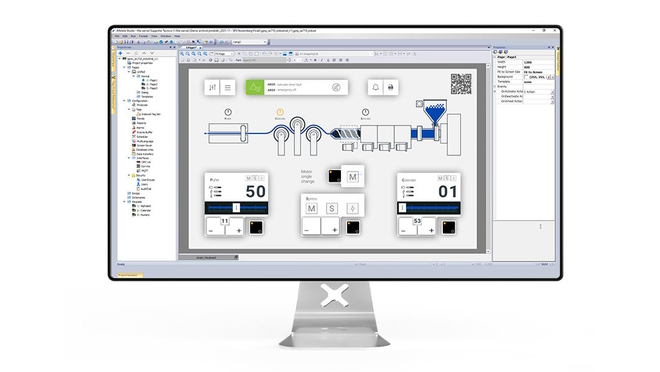

JMobile Studio software

JMobile Studio software

JMobile Studio is de grafische editor voor het creëren van pagina’s voor Exor HMI’s en IPC’s. Met deze gebruiksvriendelijke software kan men op eenvoudige wijze pagina’s maken doormiddel van symbolen en widgets. JMobile Studio heeft onder andere:

  • een uitgebreide bibliotheek met symbolen en widgets
  • tag management
  • alarm database
  • kalendereditor
  • alle features voor het maken van een perfecte interface
