Maximale bedieningsvrijheid

De X5 draadloze Handheld HMI is een compact en lichtgewicht apparaat met een ergonomisch ontwerp. Draadloze verbinding met certificering voor veiligheidsvoorzieningen maakt dit bedienpaneel de ideale oplossing voor industriële toepassingen. In combinatie met de Xbase (Base Station) is een peer-to-peer SIL3-geclassificeerde Wi-Fi-verbinding mogelijk.

Belangrijkste eigenschappen X5 (+ XBase):

  • Gehard glazen front
  • Capacitieve touch
  • LED achtergrondverlichting dimbaar tot 0%
  • SD-kaart geheugeninterface

  • 19 vrij programmeerbare knoppen
  • Noodstopknop met verlichting
  • USB geheugeninterface
  • Seriële en Ethernet communicatie
  • NFC (optioneel)
Portaalkraan
Wireless Link

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

EXOR productcatalogus

Download de EXOR productcatalogus voor een compleet overzicht van het EXOR leveringsprogramma.

Toepassingsgebieden

De X5 is inzetbaar in verschillende toepassingen, zoals:

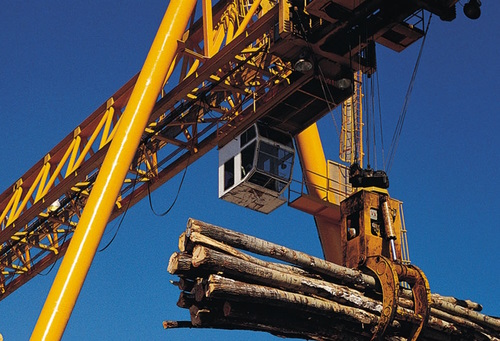

  • Bovenloopkranen
  • Portaalkranen
  • Torenkranen
  • Mobile kranen
  • Mastkranen

Gecertificeerde draadloze verbinding

De draadloze verbinding tussen de X5 handheld en het Xbase basisstation is gecertificeerd voor Safety Controls. Dit is een Wi-Fi point-to-point verbinding (2.4GHz/5GHz) voor Safety en data.

Wi-Fi volgens IEEE Std 802.11a/b/g/n (Safety Link)

Noodstop volgens SIL3 (IEC 61508) en PLd, CAT 3

Maximale bedieningsvrijheid

De X5 draadloze Handheld HMI is een compact en lichtgewicht apparaat met een ergonomisch ontwerp. Draadloze verbinding met certificering voor veiligheidsvoorzieningen maakt dit bedienpaneel de ideale oplossing voor industriële toepassingen. In combinatie met de Xbase (Base Station) is een peer-to-peer SIL3-geclassificeerde Wi-Fi-verbinding mogelijk.

Belangrijkste eigenschappen X5 (+ XBase):

  • Gehard glazen front
  • Capacitieve touch
  • LED achtergrondverlichting dimbaar tot 0%
  • SD-kaart geheugeninterface
  • 19 vrij programmeerbare knoppen
  • Noodstopknop met verlichting
  • USB geheugeninterface
  • Seriële en Ethernet communicatie
  • NFC (optioneel)

EXOR productcatalogus

Download de EXOR productcatalogus voor een compleet overzicht van het EXOR leveringsprogramma.


Toepassingsgebieden

Portaalkraan

De X5 is inzetbaar in verschillende toepassingen, zoals:

  • Bovenloopkranen
  • Portaalkranen
  • Torenkranen
  • Mobile kranen
  • Mastkranen

Gecertificeerde draadloze verbinding

Wireless Link

De draadloze verbinding tussen de X5 handheld en het Xbase basisstation is gecertificeerd voor Safety Controls. Dit is een Wi-Fi point-to-point verbinding (2.4GHz/5GHz) voor Safety en data.

Wi-Fi volgens IEEE Std 802.11a/b/g/n (Safety Link)

Noodstop volgens SIL3 (IEC 61508) en PLd, CAT 3

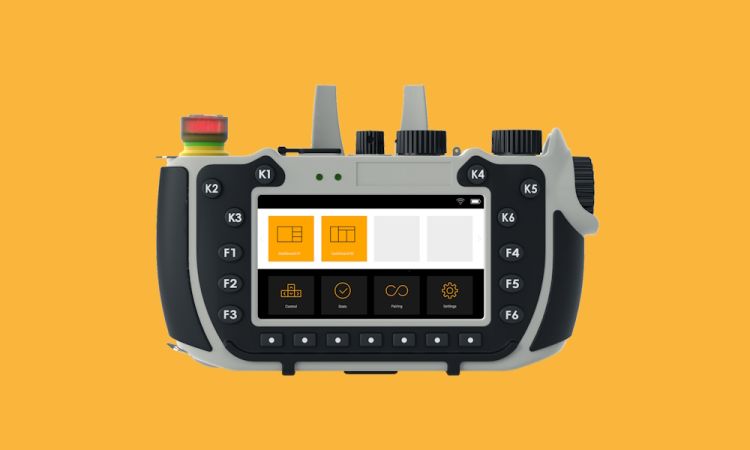

X5 bedienpaneel

De X5 heeft een 5 inch display, 19 vrij programmeerbare knoppen, 2 potmeters, een 16-standen keuzeschakelaar en een 3-standen “enabeling” knop.

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

X5 functietoetsen

Functietoetsen

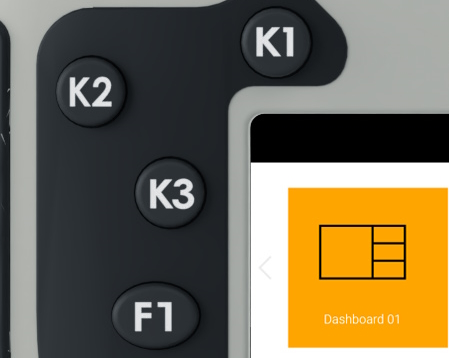

De X5 heeft 19 vrij programmeerbare functietoetsen (6x K, 6x F, 7x •)

eX700_front_swipe

Swipe functie

Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.

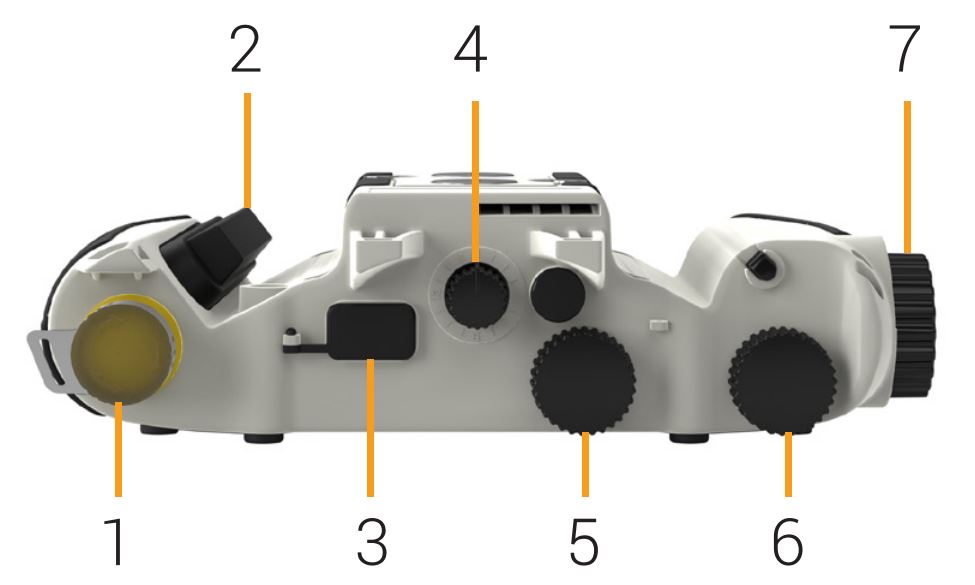

X5 knoppen

Knoppen

  1. Noodstopknop
  2. Inschakelknop
  3. USB
  4. Keuzeschakelaar
  5. Potentiemeter 2
  6. Potentiemeter 1
  7. Handwiel

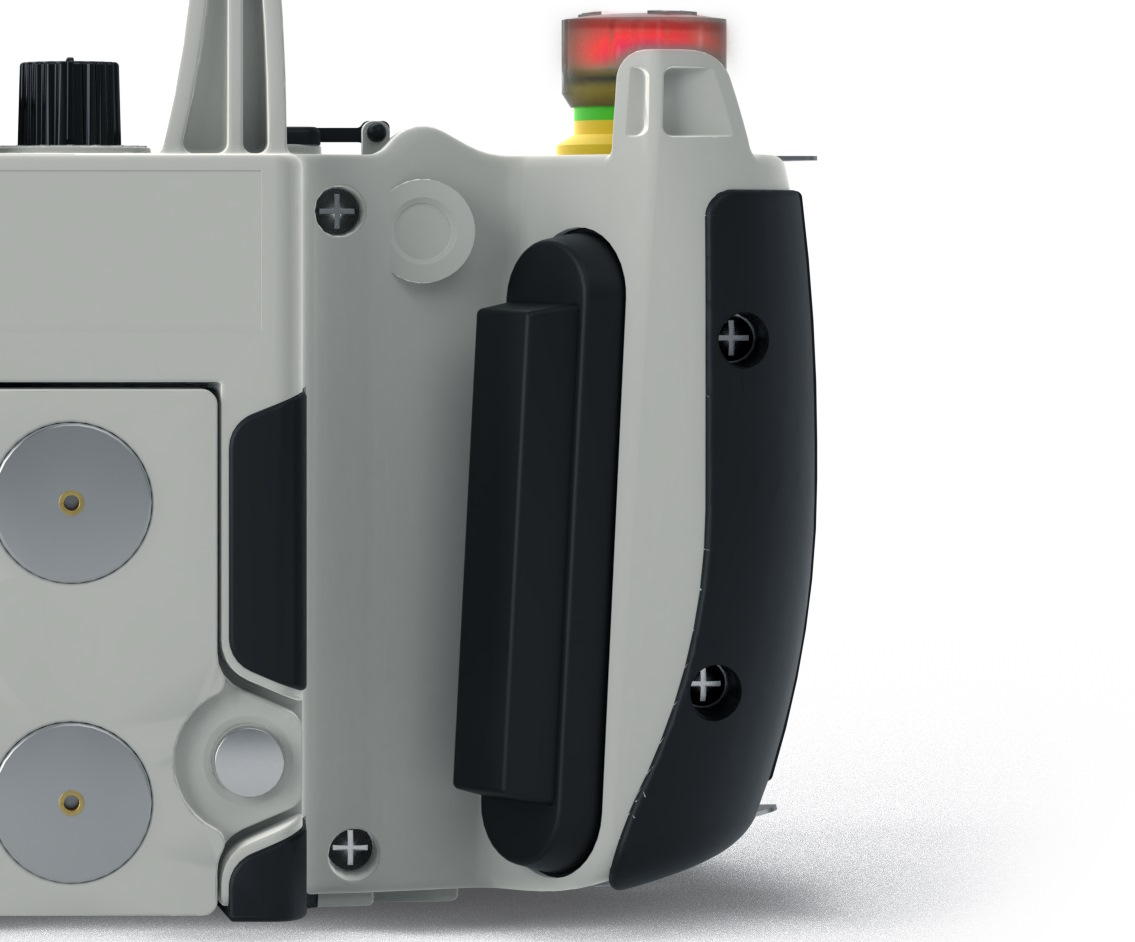

X5 Inschakelknop

Inschakelknop

Aan de achterzijde bevindt zich een inschakelknop die ingedrukt moet blijven. Deze knop werkt dus als dodemansknop.

X5 noodstop

Noodstop

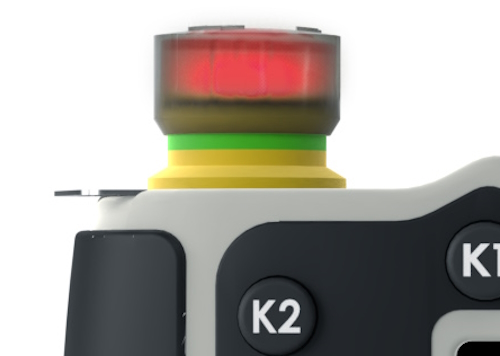

De noodstopknop is verlicht zodat hij ook goed te zien in bij minder daglicht. Door de gecertificeerde draadloze verbinding is een correcte noodstop gegarandeerd.

X5 onderzijde

Onderzijde

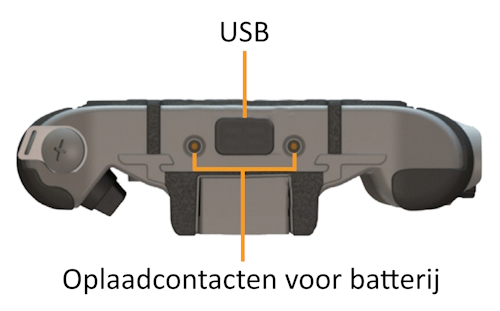

Aan de onderzijde bevinden zich een USB poort en contacten voor het opladen van de batterij via het oplaadstation. De batterij heeft een capaciteit van 4400mAh, goed voor 8 uur gebruik.

Eigenschappen X5 handheld:

  • 5 inch TFT-scherm met 64k kleuren
  • Resistive touch
  • LED achtergrondverlichting dimbaar
  • Wi-Fi (gecertificeerde verbinding)
  • 2x USB
  • NFC (optioneel)
  • 3D bewegingssensor
  • Weegt slechts 0,8kg



X5


Xbase

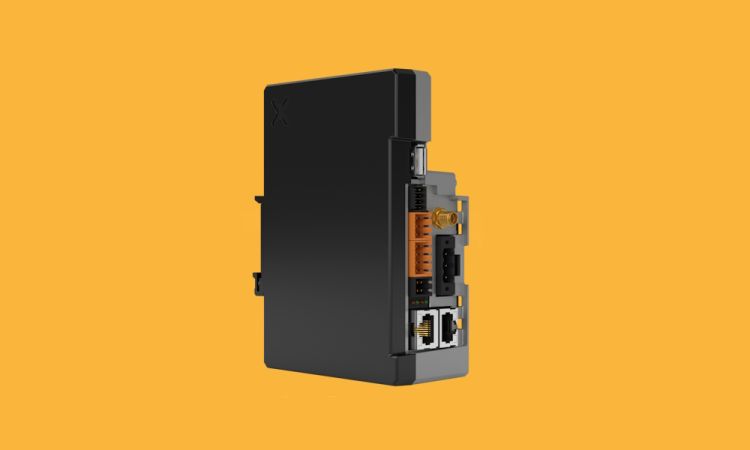

Deze Exor 0N3 X5 basisstation (in combinatie met de X5 handheld) is nodig om aan SIL3/PLd, CAT3 te voldoen. Fungeert als Wi-Fi access point voor het X5 veiligheidsnetwerk.

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

eX700_front_swipe

Plug-in poort

De Xbase heeft 1 slot voor een Plug-in module voor maximaal 2 optionele PLCM communicatie modules of PLIO IO modules.

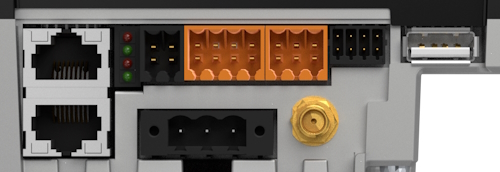

Xbase-aansluitingen

Aansluitingen

2x Ethernet (10/100 MB/s)

1x Serieel (RS232, RS422, RS485)

1x USB geheugeninterface

1x Wi-Fi antenne

1x Uitgangen keuzeschakelaar

1x Uitgangen noodstop

1x Voedingsaansluiting

Xbase SD kaart

SD kaart

Aan de bovenzijde bevindt zich een slot voor een SD geheugenkaart

EXW703 DINrail

DIN-rail

De Xbase kan heel eenvoudig op een DIN-rail worden gemonteerd.

Eigenschappen Xbase:

  • Wi-Fi IEEE Std 802.11a/b/g/n (Safety Link)
  • SD-kaart geheugeninterface
  • 1 x Serieel (RS232, RS422, RS485)
  • 2 x Ethernet (10/100 MB/s)
  • 1 x USB geheugeninterface
  • 1 x Plug-in poort voor (maximaal) 2 optionele PLCM / PLIO modules

Safety uitgangen:

  • Noodstop (2+2 relaiscontacten NO)
  • Apparaat inschakeling (2+2 relaiscontacten NO)
  • Keuzeschakelaar (4 Source uitgangen)

X5 Recharge Station

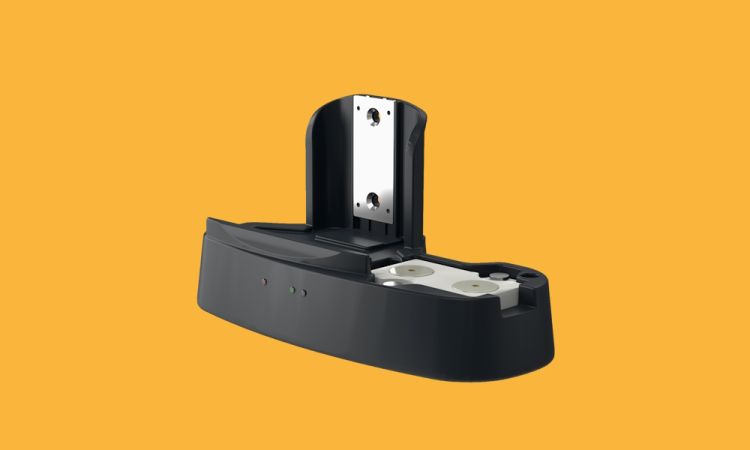

Oplaadstation voor X5 handheld. Extra X5 batterij is inclusief. LED indicatie voor de status laden en status opgeladen. Geschikt voor wand- en desktopmontage.

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

Xcharging_oplaadcontacten

Oplaadcontacten

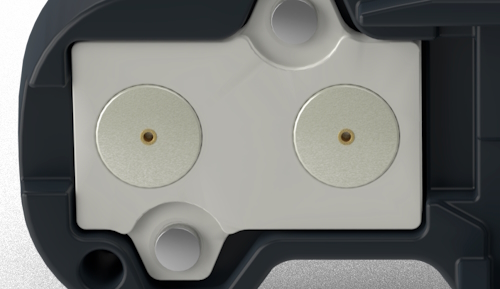

Het oplaadstation heeft twee solide oplaadcontacten om de batterij van de X5 handheld op te laden.

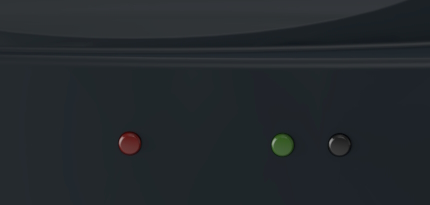

Xcharging status LEDs

Status LED’s

Status LED’s geven aan wanneer de batterij aan het laden is en wanneer het opladen klaar is.

Eigenschappen X5 Recharge Station:

  • 24VDC voeding
  • inclusief extra batterij voor X5 handheld



X5 bedienpaneel

De X5 heeft een 5 inch display, 19 vrij programmeerbare knoppen, 2 potmeters, een 16-standen keuzeschakelaar en een 3-standen “enabeling” knop.

X5 functietoetsen

Functietoetsen

De X5 heeft 19 vrij programmeerbare functietoetsen (6x K, 6x F, 7x •)

eX700_front_swipe

Swipe functie

Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.

X5 knoppen

Knoppen

  1. Noodstopknop
  2. Inschakelknop
  3. USB
  4. Keuzeschakelaar
  5. Potentiemeter 2
  6. Potentiemeter 1
  7. Handwiel
X5 Inschakelknop

Inschakelknop

Aan de achterzijde bevindt zich een inschakelknop die ingedrukt moet blijven. Deze knop werkt dus als dodemansknop.

X5 noodstop

Noodstop

De noodstopknop is verlicht zodat hij ook goed te zien in bij minder daglicht. Door de gecertificeerde draadloze verbinding is een correcte noodstop gegarandeerd.

X5 onderzijde

Onderzijde

Aan de onderzijde bevinden zich een USB poort en contacten voor het opladen van de batterij via het oplaadstation. De batterij heeft een capaciteit van 4400mAh, goed voor 8 uur gebruik.

Eigenschappen X5 handheld:

  • 5 inch TFT-scherm met 64k kleuren
  • Resistive touch
  • LED achtergrondverlichting dimbaar
  • Wi-Fi (gecertificeerde verbinding)
  • 2x USB
  • NFC (optioneel)
  • 3D bewegingssensor
  • Weegt slechts 0,8kg

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

3D logo

Xbase

Deze Exor 0N3 X5 basisstation (in combinatie met de X5 handheld) is nodig om aan SIL3/PLd, CAT3 te voldoen. Fungeert als Wi-Fi access point voor het X5 veiligheidsnetwerk.

eX700_front_swipe

Plug-in poort

De Xbase heeft 1 slot voor een Plug-in module voor maximaal 2 optionele PLCM communicatie modules of PLIO IO modules.

Xbase-aansluitingen

Aansluitingen

2x Ethernet (10/100 MB/s)

1x Serieel (RS232, RS422, RS485)

1x USB geheugeninterface

1x Wi-Fi antenne

1x Uitgangen keuzeschakelaar

1x Uitgangen noodstop

1x Voedingsaansluiting

Xbase SD kaart

SD kaart

Aan de bovenzijde bevindt zich een slot voor een SD geheugenkaart

EXW703 DINrail

DIN-rail

De Xbase kan heel eenvoudig op een DIN-rail worden gemonteerd.

Eigenschappen Xbase:

  • Wi-Fi IEEE Std 802.11a/b/g/n (Safety Link)
  • SD-kaart geheugeninterface
  • 1 x Serieel (RS232, RS422, RS485)
  • 2 x Ethernet (10/100 MB/s)
  • 1 x USB geheugeninterface
  • 1 x Plug-in poort voor (maximaal) 2 optionele PLCM / PLIO modules

Safety uitgangen:

  • Noodstop (2+2 relaiscontacten NO)
  • Apparaat inschakeling (2+2 relaiscontacten NO)
  • Keuzeschakelaar (4 Source uitgangen)

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).


X5 Recharge Station

Oplaadstation voor X5 handheld. Extra X5 batterij is inclusief. LED indicatie voor de status laden en status opgeladen. Geschikt voor wand- en desktopmontage.

Xcharging_oplaadcontacten

Oplaadcontacten

Het oplaadstation heeft twee solide oplaadcontacten om de batterij van de X5 handheld op te laden.

Xcharging status LEDs

Status LED’s

Status LED’s geven aan wanneer de batterij aan het laden is en wanneer het opladen klaar is.

Eigenschappen X5 Recharge Station:

  • 24VDC voeding
  • inclusief extra batterij voor X5 handheld

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

X5 video

Bekijk de bovenstaande video om een snelle indruk van de X5 serie te krijgen.





JMobile Studio software

JMobile Studio software

JMobile Studio is de grafische editor voor het creëren van pagina’s voor Exor HMI’s en IPC’s. Met deze gebruiksvriendelijke software kan men op eenvoudige wijze pagina’s maken doormiddel van symbolen en widgets. JMobile Studio heeft onder andere:

  • een uitgebreide bibliotheek met symbolen en widgets
  • tag management
  • alarm database
  • kalendereditor
  • alle features voor het maken van een perfecte interface
